蛛网并带设备 (光纤非连续并带)

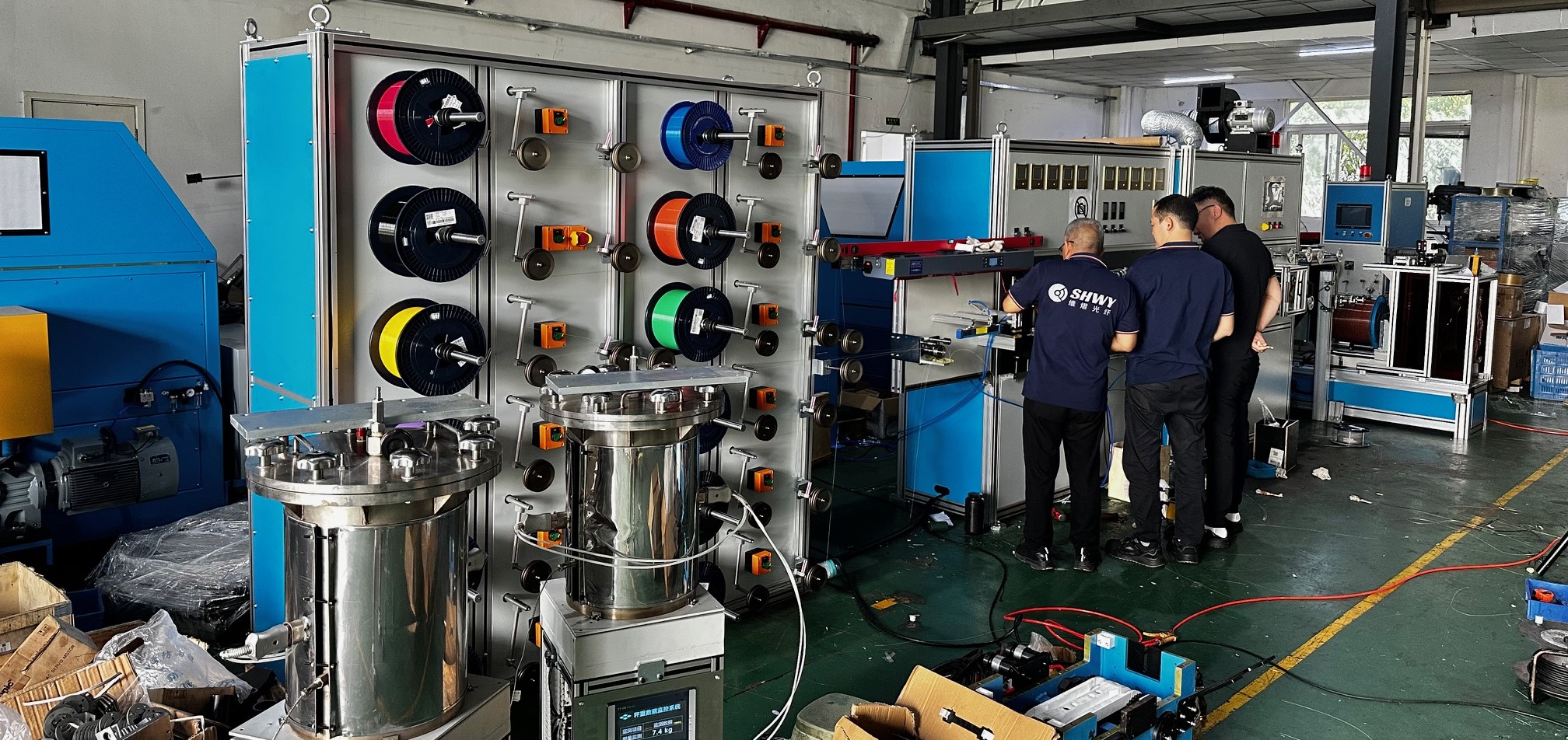

蛛网光纤带生产线
本设备主要用于生产12芯、16芯柔性蛛网光纤带
技术规范
1 设备用途
该设备主要用于生产12芯、16芯柔性蛛网光纤带，光纤根据最终光缆芯数选择200um或者250um
2 主要技术指标
|
2.1 设备结构 |
分体式 |
|
2.2 光纤直径 |
200 um±5 um 或Ф245 um±5 um |
|
2.3 结构速度 |
600m/min |
|
2.4 光纤放线张力 |
30 - 150g，精度±2g |
|
2.5 附加损耗（SM） |
1550nm窗口≤ 0.03dB/km |
|
2.6 放线盘规格 |
Ф236mm×Ф25.4mm×108mm（25.2 km光纤用盘具） Ф267mm×Ф25.4mm×180mm（50.4 km光纤用盘具） |
|
2.7 满盘重量 |
≤20kg |
|
2.8 收线盘规格 |
T型盘（Ф410mm×Ф50.8mm×391mm） |
|
2.9 电源 |
三相五线制、380V±10% |
|
2.10 装机功率 |
约18kW |
|
2.11 环境及温度范围 |
密闭洁净环境，无风、干燥；温度15～25℃ |
|
2.12 环境相对湿度 |
≤85% |
|
2.13 气源要求 |
氮气≥4bar，纯度 99.99%；压缩空气6bar |
|
2.14 设备外形尺寸 |
约12m×1.6m×2m |
|
2.15 设备颜色 |
机械部分颜色RAL5015 电气部分颜色RAL7032 旋转部分颜色RAL2003 |
|
2.16 设备方向 |
左到右 |
3 设备组成
|
3.1 16路光纤放线柜 |
1套 |
|
3.2 汇纤、导向机构 |
1套 |
|
3.3 模具平台 |
1套 |
|
3.4 点胶系统 |
1套 |
|
3.5 压力供胶系统 |
1套 |
|
3.6 UV固化炉系统 |
1套 |
|
3.7 光学显微监控系统 |
1套 |
|
3.8 牵引装置 |
1套 |
|
3.9 喷码头安装装置 |
1套 |
|
3.10 高速喷码机 |
0套（客户自备） |
|
3.11 喷码效果监控系统 |
1套 |
|
2.12 双轴测径仪 |
1台 |
|
3.13 收排线装置 |
1套 |
|
3.14 电控系统 |
1套 |
4 生产线主要设备描述
4.1 12路光纤放线柜
4.1.1 结构特点
- 组成：光纤主动放线单元，12路光纤放线架采用4列×4路；每列放线柜使用一个比例阀控制光纤放线张力，放线张力可以系统设定，并保证在气压相同的情况下每个放线单元的张力差值在±0.05N以内；具有穿纤张力设定模式和高速生产模式并能上位机系统切换（能用小张力穿纤，穿纤后能调整为正常生产张力；
- 铝合金型材柜式结构，悬轴式装盘,芯轴锁快速夹紧盘具；
- 主动放线: 汇川伺服电机+减速器驱动；
- 摆杆式张力同步控制,PID中位调节；非接触式模拟量传感器；
- 每路有独立开关及数字标牌；
- 光纤导轮采用U型槽，表面硬质氧化，轻量化设计，做动平衡处理，保证导轮组轴端锁紧后导轮转动灵活；
- 有断纤探测及报警功能；
- 每个放线柜体安装风机，保证柜体散热良好；
- 放线架配有气压开关，当压缩空气突然停止供应或气管破损时，放线电机不启动，避免失控；
- 放线单元之间安装保护挡板,防止因断纤甩打造成的损伤。
- 配置气动夹纤装置，便于人员操作；
- 出线位置配棒式静电除尘装置。
4.1.2 技术参数
|
250m/min 16路（4列*4路） |
|
30～150g，精度±2g |
|
Ф236×Ф25.4×108 mm（25km光纤用盘具） Ф267×Ф25.4×170 mm（50km光纤用盘具） Φ236×Φ25.4×230mm（50km光纤用盘具） |
|
10kg |
|
750W |
4.2 汇纤、导向机构
结构特点
- 多槽精密导轮汇线；
- 全路径配有除静电装置
- 配有防跳线装置；
4.3 模具平台
4.3.1 结构特点
- 蛛网光纤带专用模具组；
- 模具集成与专用可调平台，每组点喷阀下安装有平台，可以精确固定光纤位置，以减少光纤的抖动，有效降低光纤的摆动，确保光纤在点胶后成型。
- 模具按三组分布，可满足最多16芯以内各种类型蛛网光纤带。
4.3.2 技术参数
- 调节范围：0～15mm（可调）；
- 模座温度控制范围：20～60℃（可调）；
4.4 点胶系统
4.4.1 结构特点
- 多喷头分组安装；
- 具备微调功能；
- 高精密点胶阀，精密控制；
- 点胶阀分布为5+5+1布局或5+5+5 布局；
- 间歇式点喷头以及每个点喷头的控制单元，粘连的间隔长度、粘连点的数量均可在操作界面进行编辑。
- 集中供胶系统只能供应无色、透明、不沉淀的UV-LED粘连材料；
- 分段粘连可编程单元用于8芯或12芯及16芯裸纤或着色纤粘连格式编程 （着色光纤用UV LED 油墨）
- 每个点胶系统均可独立操作及控制，也可联动控制。
- 点胶介质需配专用涂敷固化胶水。
4.4.2 技术参数
- 胶水材料特性需求：35℃情况 下，粘度小于200mPas，无色、透明。
- 点胶头粘连采用：50µm 、75µm
4.5 压力供点系统
4.5.1 结构特点
- 采用整体压力供胶结构；
- 供胶系统包括压力储罐和供胶罐，压力储罐配称重和加热系统，实时监测料罐料位，具备低料位报警提醒功能。压力罐给点胶阀提供稳定粘合胶，当压力罐低于液位阈值时，供胶罐自动为压力罐填充胶水。供胶罐的入口设置有过滤网， 确保异物不可进入点胶阀。
- 每个阀门有独立开关，按需开合。
- 所有供胶管道均采用黑色，防止紫外照射反应。
- 精密调压阀控制供胶压力。
4.5.2 技术参数
- 气压压力需求：≥0.5MPa（可调）；
- 储罐温度范围：25-60℃（可调）
4.6 UV固化炉
4.6.1 结构特点
- 主要由专用LED-UV固化炉组成，分为预固化和后固化两部分；
- 预固化由3套专用小型LED-UV固化炉组成；
- 后固化为高功率LED-UV固化炉；箱体两端安装有可调节开度遮光板，在生产时可有效避免紫外光的泄漏和氮气的损失；
- 后固化具备自动穿纤功能，炉口装有气吹引光纤装置；
- 氮气流量及压力手工任意调节，启停时自动开启、关闭；
- LED-UV固化炉配置独立炉温传感器且具备独立冷却系统设计；
- 灯组功率控制：按连续稳定速度生产时，灯组使用功率应不超过总功率的80%；
4.6.2 技术参数
- LED灯珠矩阵最高效率：95％；
- 联动模拟信号电压：0～10V；
- LED主波长：395nm±3nm；
- 固化要求:固化度≥85%（在稳定高速固化情况下）；
- 预固化功率：0.8KW*3
- 后固化功率：≥2.5kW。
4.7 光学显微监控系统（+视觉检测系统（选配）
采用显微镜+摄像头方式，在显示屏幕实时显示图形，能清楚放大光纤排列情况，方便在穿纤时核对光纤颜色排列，同时能在线观测实时运行情况。
选配独立的视觉在线检测系统，可在线实施检测，具备检测标记、记录及报警功能。
4.8 牵引装置
4.8.1 结构特点
- 进口交流伺服电机直接驱动，铝制牵引轮，表面喷陶硬化处理；
- 利用伺服电机自带编码器计米，五位数显示；
- 包角式压带牵引轮，配有安全防护门；
- 收线张力系统：摆杆式张力舞蹈轮，配重调节张力，摆杆上有刻度尺，非接触式模拟量传感器， PID中位控制模式；
4.8.2 技术参数
- 牵引轮外径：Φ190mm
- 牵引速度：800m/min
- 计米精度：优于1‰；
- 驱动电机：松下交流伺服电机。
- 张力值范围：50～500g（可调）；
- 张力控制精度：±5g。
4.9 喷码头安装支架
- 主要用于给光纤带上喷射字符，供方提供安装喷码印字机计米编码器连接接口。双喷头 组合安装设计实现彼此之间精确对准和定位：
- 喷码机客户自备
- 客户提供喷码机编码器连接安装尺寸
4.10 高速喷码机（客户自备）
4.11 喷码效果监控系统
采用高速视觉摄像头监控，在显示屏幕实时显示图形和数据采集，实时监控喷印条码状态。当出现喷码问题时能报警提示。
4.12 双轴测径仪
采用共久双轴测径仪，在线检测光纤带宽度及厚度的几何参数，具备超差报警功能。
4.13 收排线柜
4.13.1 结构特点
- 组成：收卷、排线、自动换向、排线导带机构；
- 独立柜体结构，铝型材机柜，配有可视安全滑移门；
- 伺服电机驱动收卷，气动顶尖式装盘；
- 伺服电机驱动滚珠丝杠精密排线，盘走式收排线；集成式精密滑台；
- 排线换向装置为非接触式光电传感器，中位检测计数换向，排线节距可调，极限位置保护；
- 配除静电装置；
- 排线导带机构：伺服电机驱动。升降随排线层数递增而递进。导带拇指根据带宽更换。
4.13.2 技术参数
|
250m/min |
|
Ф410×Ф50.8×390×Φ310mm（标准带纤盘） |
|
20kg |
|
1～6mm连续可调 |
|
6F,12F,16F |
|
2KW松下伺服电机 |
|
0.75KW松下伺服电机 |
|
0.4kW松下伺服电机 |
4.14 电控系统
4.14.1 PLC 为德国西门子S7-1200系列产品。
4.14.2 触摸屏为 EasyView 10.4寸产品。
4.14.3 低电压器为中外合资企业施耐德公司产品。
4.14.4 具有全线联动及单装置单动功能。
4.14.5 触摸屏上有各工艺参数设置、固化炉开启、排线设定、报警等。
4.14.6 触摸屏上监控画面有灯管的工作时间累计、灯管实时工作电流、炉体的实时温度；画面显示设备运行累计时间，方便设备使用率的记录；计米显示具有修正功能；预置长度，精确停机或降速。
4.14.7 生产线中所包含的所有独立部件，都配置有相对应的独立电源开关及接线端子，保证独立部件断电不影响其它部件运行。
4.14.8 主柜内配独立排风风机。
4.15 辅件
4.15.1 本设备无连接电缆及线槽。
4.15.2 主电源进线电缆由需方提供。
5 供方向需方提供技术资料
5.1 设备使用说明书及操作手册，调试前提供给需方。
5.2 设备的外形基础图。
5.3 设备的电气原理及接线图（实际接线与线号相符及控制系统）。
5.4 外协部件的合格证和出厂日期。
5.5 安装和保养的部件及详图。
5.6 设备的操作和保养的指南及外购件的说明书。
5.7 提供设备易损件表。
6 其它约定
6.1 设备安全标准
生产设备符合国家相关设备安全标准。设备外观有醒目的安全警示标示（如高压、旋转等）。整条生产线有可靠的接地保护，机械旋转部分有可靠的保护罩。
6.2 生产线各部件为全新产品，配有设备铭牌；采用优质材料制造，机械加工精度要求表面光滑，造型美观，焊缝平整，油漆质量优良。元件与材料为正规厂家全新产品，安装、走线规范，符合低压电器安装标准。安全标识与防护设施齐全。
6.3 设备制作好后，通知需方到供方参与设备的初验（设备外观及基本性能的检验，不做联机调试）；需方根据技术要求表、生产线设备配置表等内容进行检验，并根据工艺操作、设备维护、结构合理性和安全性进行初步验收。
